가스기능사, 가스산업기사 기출 분석_엑기스 9탄 이론 방류둑 정리!



안녕하세요. 국가기술자격증 모아바입니다.

가스기능사와 산업기사에서 자주 출제되는 내용 중 하나가
방류둑 문제입니다!



필기에서는 무조건 출제가 되는 내용이고,
실기에서도 자주 출제되었습니다.

자주 나오는 내용이니 빠르게 정리하는 시간을 갖도록 하겠습니다!



방류둑 총정리!!





방류둑



1. 설치 : 저장탱크 내 액화가스가 액체상태로 유출되는 것을 방지하기 위해 설치

2. 용량 : 저장탱크 저장능력에 상당하는 용적이상으로 할 것

            : 액화산소는 저장능력의 상당 용량의 60%이상으로 할 것

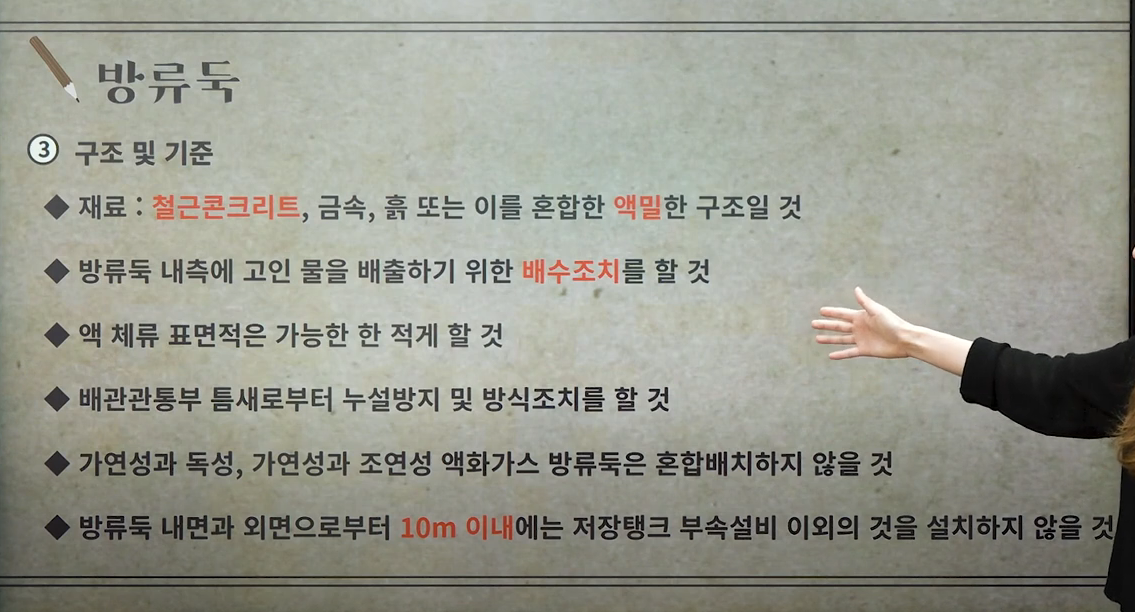

3. 구조 및 기준



: 재료 : 철근콘크리트, 금속, 흙 또는 이를 혼합한 액밀한 구조일 것

: 방류둑 내측에 고인 물을 배출하기 위한 배수조치를 할 것

: 액체류 표면적은 가능한 적게 할 것

: 배관관통부 틈새로부터 누설방지 및 방식조치를 할 것

: 가연성과 독성, 가연성과 조연성 액화가스 방류욱은 혼합배치하지 않을 것

: 방류둑 내면과 외면으로부터 10m 이내에는 저장태크 부속설비 이외의 것을 설치하지 않을 것

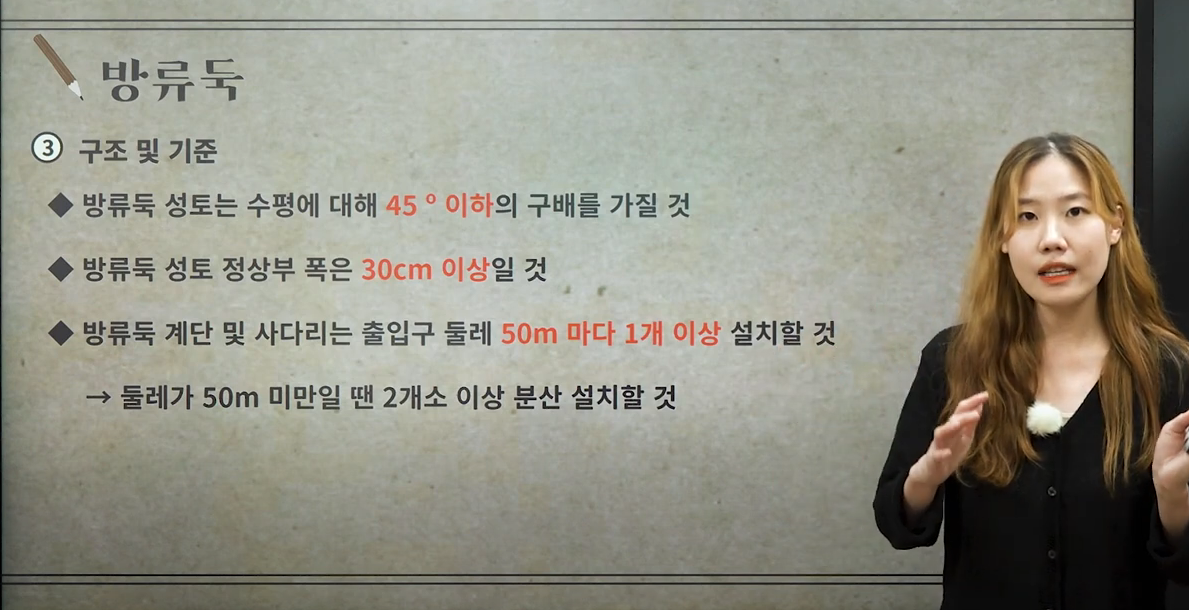

3. 구조 및 기준

: 방류둑 성토는 수평에 대해 45도 이하의 구배를 가질 것

: 방류둑 성토 정상부 폭은 30cm  이상일 것

: 방류둑 계단 및 사다리는 출입구 둘레 50m 마다 1개 이상 설치할 것

-> 둘레가 50m 미만일 땐 2개소 이상 분산 설치할 것













6. 도시가스

: 가스도매사업 : 500톤 이상

:일반도시가스사업 : 1000톤 이상

LNG 저장탱크는 가스도매사업



7. 액화석유가스 : 1000톤 이상

8. 냉동제조시설(독성가스 냉매 사용)

: 수액기 내용적 1만 L이상











방류둑의 중요한 특징을 알아 봤습니다.

다음 시간에 뵙겠습니다.




자세한 설명은 영상 시청 바랍니다!
