오늘은 코로나현상과 고조파에 대해서 알아보려 합니다.
코로나현상
먼저 코로나현상에 대해서 알아보도록 하겠습니다!
전기에서 말하는 코로나 현상이란?
전압을 상승시켰을 때 절연이 부분적으로 파괴되며 불꽃이 튀는 현상입니다.
예를 들어볼게요!
절연이 되어있지 않은 전선이 있고,
여기에 전류가 흐르고 있습니다.
손가락을 가져다 대는 순간
전류가 우리 몸으로 흘러들어와 감전될 거예요.
그럼 손가락을 약간 떨어트렸다면 감전이 될까요? 안될까요?
정답은 감전이 되지 않을 겁니다.
그 이유는 손가락과 도선 사이에 공기가 있기 때문인데요.
절연체로서 공기가 우리를 보호해 준다고 생각을 할 수 있겠죠.
하지만, 전압을 상승시켰을 때 전압이 너무 높아져버리면
공기의 절연이 깨질 수 있고, 손가락이 도선에 닿지 않았음에도 감전이 될 수 있습니다.
이것이 바로 코로나 현상입니다.
소위 고전압 주변에는 가지 말라는 말도 있죠?
고전압이 흐르는 전선 사이에서는 직접 닿지 않아도
코로나 현상으로 인해서 감전이 될 수 있습니다.

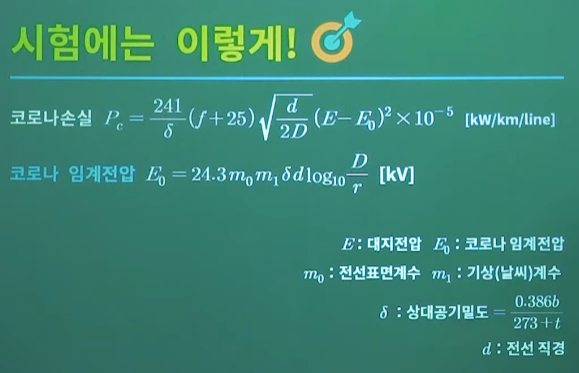

💡코로나 현상 시험에는 이렇게!
공식 자체를 물어보는 문제보다는 비례 관계에 대해서 자주 물어봅니다.
코로나손실식과 코로나 임계전압식이 있는데요.
코로나 임계전압식이 훨씬 자주 출제가 되고 있습니다.
코로나 임계전압값은 높을수록 좋은데요.
코로나 임계전압값이 높아야 코로나가 잘 발생하지 않기 때문이죠.
고조파
다음으로는 고조파입니다!
정의에 대해서 먼저 알아보도록 할게요.
기본주파수에 대해 정수배에 해당하는 물리적 전기량입니다.
기본주파수라고 하는 것은 교류주파수이며,
우리나라에서는 60Hz를 주로 사용하고 있습니다.
정수배라는 것은 말 그대로 2배, 3배, 4배~ 이러한 정수배를 의미합니다.
2배 - 제2고조파
3배 - 제3고조파
5배 - 제5고조파
이런 식으로 이름도 붙여줄 수 있습니다.
고조파가 발생하는 원인에는 여러 가지가 있어요.
전력 변환을 할 때 변압기에서 주로 발생을 하게 되고,
공진 현상이 일어났을 때 그로 인해서 고조파가 더 증폭되기도 합니다.
고조파가 증폭되면 원래 설계했을 때의 예상했던 것보다 더 많은 전류가 흐르게 되어
과열로 인해 기기에 화재가 발생하거나 유도 장애가 발생할 수 있게 됩니다.
이러한 고조파가 발생하지 않도록 고조파를 제거하는 것이 중요한 데요.
시험에는 어떻게 나오는지 확인해 볼까요?

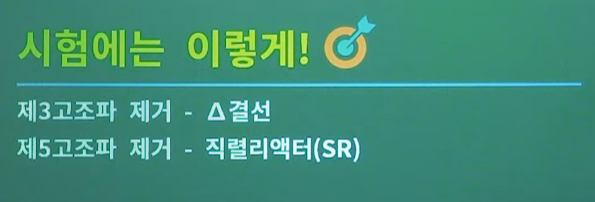

💡고조파 시험에는 이렇게!
제3고조파와 제5고조파를 제거하는 방법을 구분해서 기억을 해주셔야 합니다.
제3고조파를 제거하는 대표적인 방법에는 델타 결선이 있습니다.
델타 결선에서는 제3고조파가 델타 결선을 순환하기 때문에
결선 밖으로 빠져나가지 못합니다.
제5고조파를 제거하는 대표적인 방법에는
직렬리액터를 이용하는 방법이 있습니다.
단어에 대한 정확한 의미를 이해하고 문제에 접하니
문제가 쏙쏙 들어오는 것 같네요! 😆
오늘은 이렇게 코로나현상과 고조파에 대해서 알아보았습니다.
